Le plan montre deux images : dans la première il est possible de voir l'emplacement du brise-lames sur le territoire avec les profondeurs maritimes et dans la seconde on peut voir un profil des caissons qui composent l'ouvrage.

La zone de l'ouverture de Bocagrande est représentée en ne montrant que les pointes de la partie terrestre. Dans la partie terrestre de Bocagrande, il est mentionné que les vents ont produit des changements dans le littoral. Il est également évoqué le fait qu'il y ait un changement dans la géomorphologie du fond marin avec quelques hauts-fonds autour du château de San Matias. Le dessin fait état de la bathymétrie de la zone avec l’introduction de numéros et d’une représentation graphique claire entre les zones les plus profondes et les zones les moins profondes auxquelles sont ajoutées une ligne de démarcation orange sombre. On identifie également les différences de relief tel que des montagnes, les zones de plage orange clair avec des points et la végétation d’un brun verdâtre. La représentation de l'"ancien" et de l'"actuel" rivage de la plage dans la région de Laguito est également visible.

Non décrit

Six matériaux sont utilisés : le bois de palétuvier pour la création des caissons ; la maçonnerie, la pierre et la poussière de brique pour le remplissage ; un autre matériau pour le calfeutrage (non mentionné) ; une planche de fer à forme de tête de pieu pour renforcer la structure. Cependant, aucun détail n'est mentionné quant à leur acquisition ou leur préparation.

Non décrit

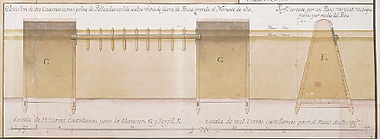

Ensemble de 142 caissons en bois calfeutrés épais avec remplissage de pierre, maçonnerie ordinaire et de la poussière de brique. Ils ont une forme de prisme triangulaire avec un sommet incurvé.  Les dimensions des caissons sont de 19 pieds de haut depuis le niveau du sol jusqu'à la planche extérieure. La différence entre la largeur de la base et celle de la planche supérieure est de 4,9 pieds de chaque côté. Entre les deux tiroirs se trouve une épaisse plaque de bois renforcée par une fine plaque de métal de la même taille, qui permet d'assembler les tiroirs. Perpendiculairement aux planches, il y a des piquets en bois avec deux clous dans la planche de bois épaisse. Pour la jonction, au niveau de l'eau, il y a une fine plaque de métal à côté du caisson avec un anneau dans lequel passent les deux plaques (bois, métal).
